產品描述:
真空石墨爐具備高真空/惰性氣氛,超高溫特點,可為石英制品、透明陶瓷、復合材料、高溫合金等領域廣泛應用。高溫提純、粉末冶金材料、碳化鎢等產品的高溫燒結。整個工藝過程控制可通過編程PLC完成,設備具有連鎖保護,手動或自動切換。爐型分立式或臥式。
結構介紹:

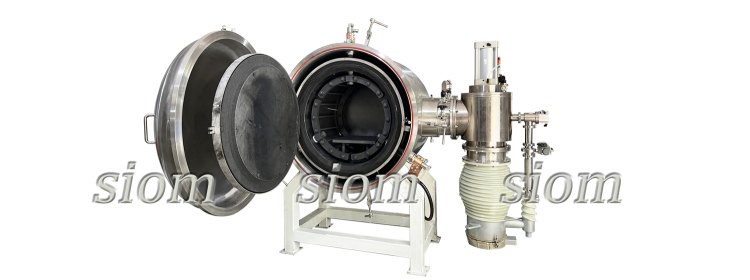

爐體由爐門、爐身、隔熱屏和加熱器、承料臺等組成。
爐門是由雙層封頭及法蘭盤組焊而成,采用雙層夾壁結構,內、外封頭內有循環冷卻水進行冷卻。爐門內封頭采用不銹鋼板制作。
爐身內外殼由不銹鋼板制成,雙層水冷夾壁結構;爐身上設有電極引出裝置、熱電偶測溫裝置及充氣孔和排氣孔;爐門和爐體通過門鉸鏈連接,爐門開啟方式為側開門;在爐門上設有觀察孔及爐門壓緊裝置。
隔熱屏采用石墨及碳氈材料制作,結構型式為圓形隔熱屏,由里到外,第一層為石墨硬氈材料,第二層起采用石墨氈為保溫材料。

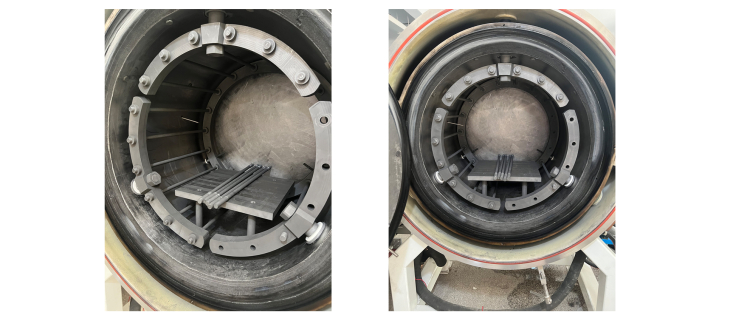

加熱器也采用圓型結構型式,安裝在圓形隔熱屏的圓周上,使其形成一個回路;加熱器采用石墨板為發熱體,易于拆卸和維修。加熱器的絕緣材料均采用高純氮化硼;承料架采用石墨材料加工而成。
真空充氣系統:
真空系統由羅茨泵、機械泵,高真空氣動擋板閥、真空管道、真空規管、壓力表及復合真空計等組成。充氣裝置(不含氣體干燥、氣體過濾、氣體檢漏裝置及尾氣處理系統)主要由充氣閥、浮球流量計(或選配質量流量計)、充氣管道、排氣閥等組成,用于工藝所需充氬氣、氮氣的氣氛要求,最大充氣壓力≤0.03MPa(微正壓、表壓)。
水冷系統:由總進水管、總出水管、多路分進水管、多路分出水管、閥門及壓力表等組成。冷卻水由總進水管經過各分進水管進入到爐殼、爐門、電極、擴散泵等需要冷卻的地方,再經各分路出水管匯集至總出水管排出??傔M水管上設有電接點壓力表,當總進水壓力低于設定值時,控制系統會有聲光報警并能自動切斷加熱器電源。每路分進水管上都裝有閥門,可以對單路的冷卻水的流量進行調節(水源需方自備或選配冷水機)。
主要技術參數:
1、加熱區數:1區
2、設計最高溫度:1700℃
3、工作溫度≤1650℃
4、有效工作區mm:400*400*400(深*寬*高)
5、極限真空度:≤50Pa(冷態空載)
6、真空系統配置:羅茨泵+機械泵
7、充氣方式: 自動充氣,真空抽至50pa后真空泵停止工作,進氣閥自動打開充氣至6000pa后保壓燒結,氣體介質: 氮氣,氬氣(正壓≤0.03Mpa下使用)
8、溫度控制方式:昆侖通態液晶觸摸屏+日本三菱PLC控制
9、溫度控制范圍:室溫——1650℃采用鎢錸熱電偶
10、溫度控制精度:≤±1℃
11、升溫速率:1-10℃/min
